Quel filtre, pare-soleil ou Rolleinar choisir pour votre Rolleiflex ou Rolleicord ? Bay I, Bay II et Bay III ne sont pas interchangeables. Retrouvez le modèle à partir de son numéro de série avec l’outil ci-dessous, puis vérifiez la fixation de l’accessoire. Le guide couvre aussi plusieurs Yashica et Minolta Autocord : tous les reflex bi-objectifs (TLR) n’utilisent pas une baïonnette.
1. Identifier la monture de votre appareil
Vous ne connaissez pas le modèle ? Commencez par son numéro de série. Pour un Rolleiflex ou Rolleicord, recopiez le numéro et son éventuel préfixe : « Vb 2 610 000 », « T 2 205 000 » ou « 3,5F 2 205 000 ». L’outil recherche la série documentée, affiche le modèle correspondant, puis sa monture. Le champ modèle est facultatif ; il permet de préciser une recherche ambiguë.
OUTIL D’IDENTIFICATION
Quelle baïonnette pour votre TLR ?
Saisissez le numéro de série de votre Rollei : l’outil retrouve le modèle, puis sa monture. Vous pouvez aussi chercher par modèle, notamment pour Yashica et Minolta.
Plages Rollei documentées d’après Rolleigraphy, vérifiées le 14 septembre 2026. Base non exhaustive ; modèles récents à numéros codés non identifiables par le numéro seul. Vos saisies restent dans votre navigateur.
Une seule correspondance documentée : le résultat s’affiche directement. Plusieurs modèles possibles : l’outil indique les choix et signale si leur monture est commune ou différente. Les plages proviennent de Rolleigraphy, par F. W. Stutterheim, notamment de ses tableaux fondés sur les travaux de Claus Prochnow. Elles ne constituent pas un certificat d’authenticité. Pour Yashica et Minolta, la recherche reste par modèle. Aucun résultat ne signifie pas « aucune baïonnette ».
Où lire le bon numéro ?
Le numéro se trouve habituellement sur le boîtier, près de la plaque portant le nom, ou sous l’objectif de prise de vue sur certaines séries. Ne relevez pas par erreur le numéro de l’optique. Exception : sur certains premiers Rolleicord I, Ia et II, le numéro officiel est justement celui de l’objectif inférieur. Choisissez alors « Objectif — ancien Rolleicord » dans l’outil. Les mentions DRP, DBP, DRGM et DBGM sont des références de propriété industrielle, pas des numéros de série.
Un numéro peut identifier une série sans déterminer la finition Whiteface, une édition spéciale ou le choix Planar/Xenotar. Pour les GX, FX, FX-N, FW et FT à numérotation codée, indiquez le modèle : l’index d’usine décrit par Rolleigraphy n’est pas une table publique complète de correspondance des modèles. Aucune plage manquante n’est inventée.
2. Bay I, Bay II ou Bay III : les repères utiles
Sur un TLR, l’objectif inférieur expose le film ; l’objectif supérieur sert à viser. Lisez le nom de l’optique, sa focale et son ouverture sur l’objectif inférieur. Le tableau donne des familles usuelles : vérifiez toujours la version exacte.
| Appareil ou famille | Monture | Point à vérifier |
|---|---|---|
| Rolleiflex 3,5 X / A (MX) / B (MX-EVS) / T | Bay I | Les Automat d’avant-guerre ont des fixations plus anciennes |
| Rolleicord III à Vb | Bay I | Le Rolleicord II dépend de la version : le modèle 1 est sans baïonnette |
| Rolleiflex 3,5 E / E2 / E3 / F | Bay II | Planar ou Xenotar 75 mm f/3,5 |
| Rollei Magic / Magic II | Bay II | Exception malgré le Xenar f/3,5 |
| Rolleiflex 2,8 B à F | Bay III | Le 2,8 A est un cas particulier |
| Tele-Rolleiflex ancien | Bay III | Sonnar 135 mm f/4 |
| Wide-Rolleiflex ancien / FW / FT | Bay IV | Vérifier l’accessoire spécifique au modèle |
| Rolleiflex 2,8 GX / FX | Bay III | Ne pas confondre FX et FX-N |
| Rolleiflex FX-N | Bay IV extérieure | Pas de baïonnette intérieure ; filtre avec adaptateur adapté |
| Yashica Mat-124 / Mat-124G, D, 635 | Bay I | Vérifier le pare-soleil et ses dégagements |
| Minolta Autocord | Bay I | Vérifier les tolérances de l’accessoire |
| Yashica A / B / 44A | Emboîtement | Respectivement 32 / 36 / 28,5 mm |
Retenez surtout : 3,5 F → Bay II ; 2,8 F → Bay III ; Rolleiflex T → Bay I. La seule ouverture « f/3,5 » ne permet pas de choisir. Les indications B30, B34 ou B38 rencontrées dans les annonces sont des repères de famille : demandez aussi la mention Bay I, II ou III.
3. Comprendre les deux fixations du schéma

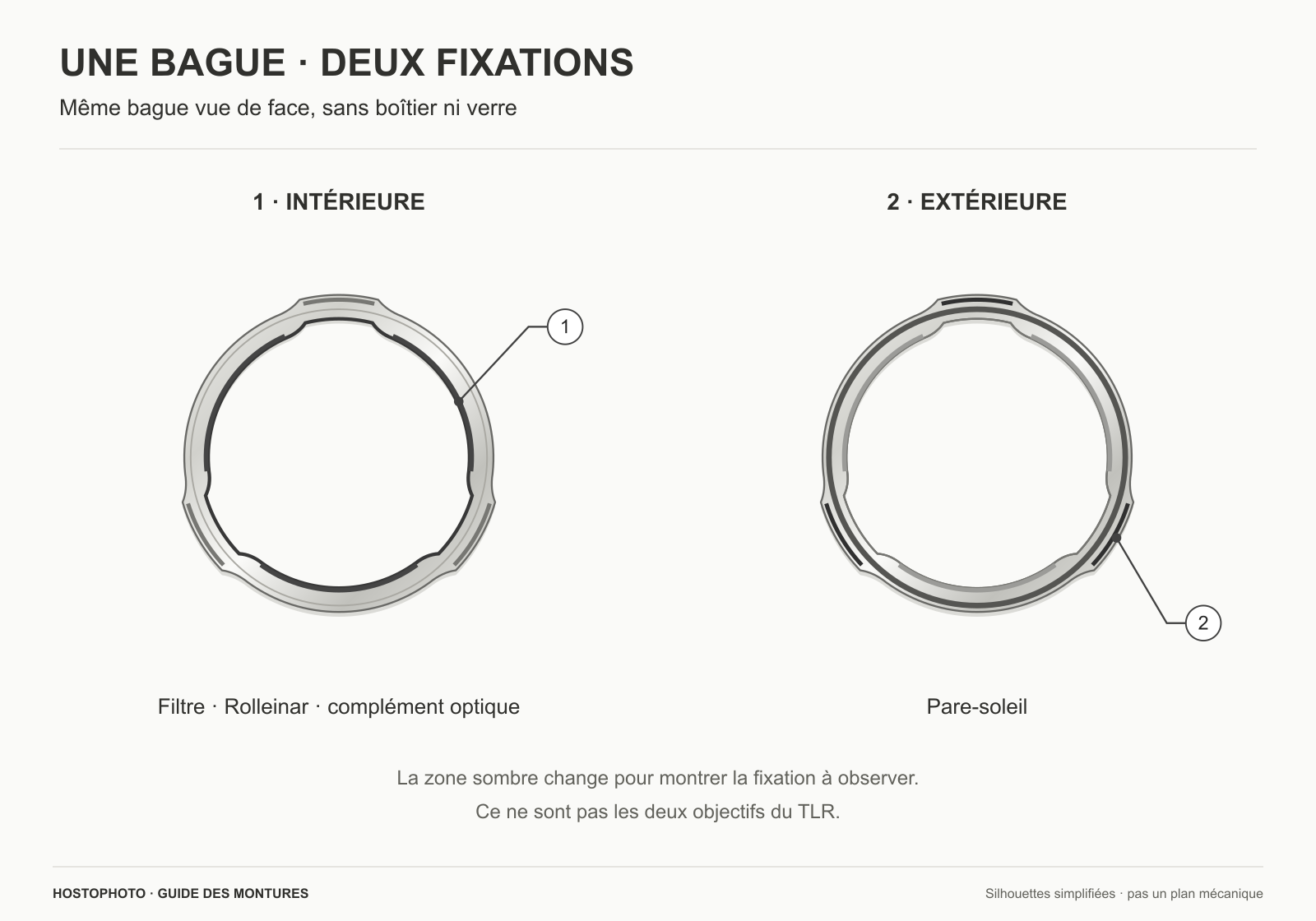

La double baïonnette désigne deux fixations autour d’un même objectif, et non les deux objectifs de l’appareil. La fixation intérieure reçoit normalement le filtre ou un complément optique ; la fixation extérieure reçoit le pare-soleil. Un montage adapté permet d’utiliser filtre et pare-soleil ensemble. Cette description concerne les doubles baïonnettes usuelles : les premières générations et le FX-N sont des exceptions. Pour les anciennes fixations dont le profil n’est pas assez documenté, le moteur n’affiche pas un dessin moderne trompeur.

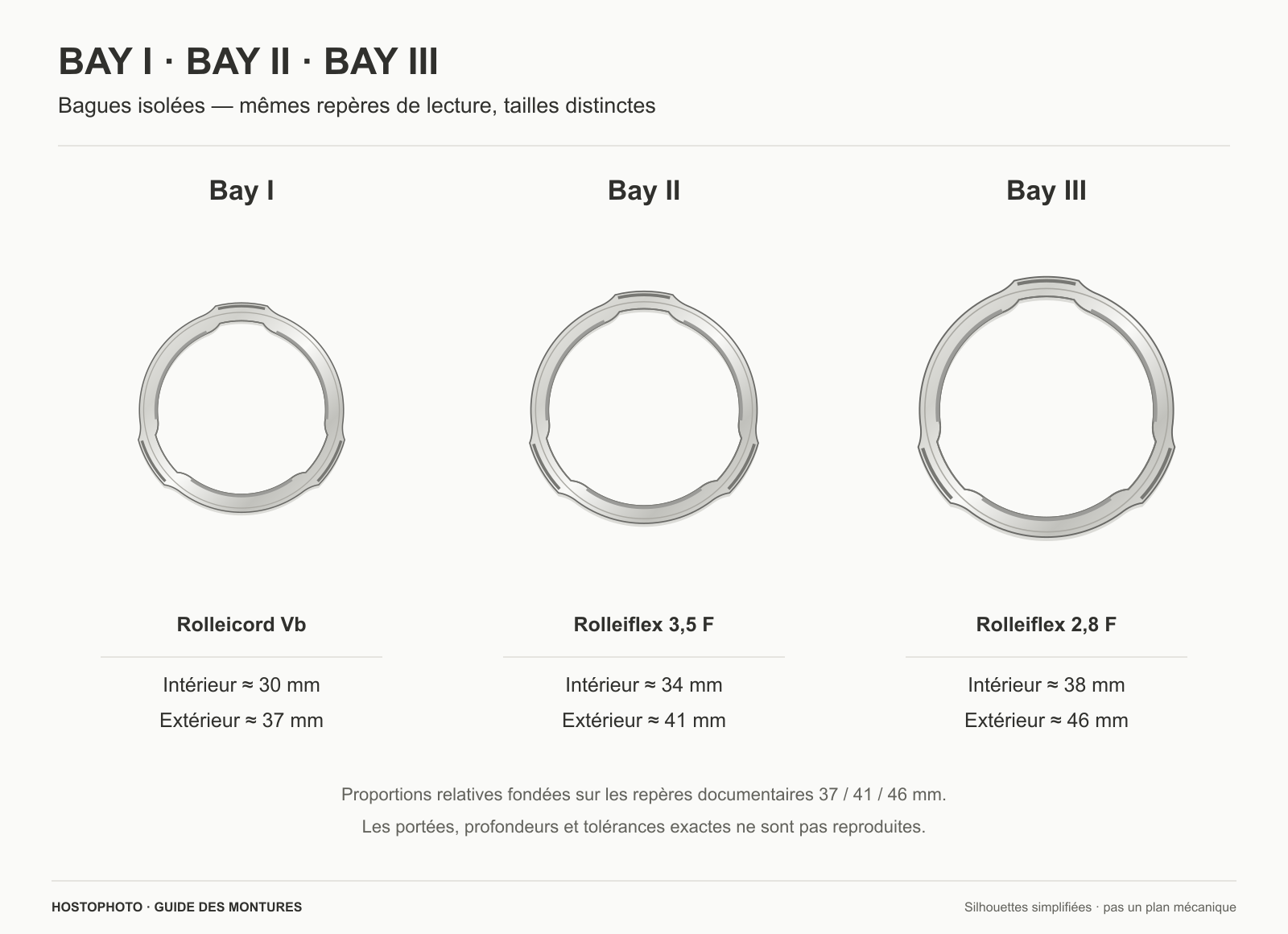

Comment lire les dimensions ? Les couples ≈ 30/37 mm, 34/41 mm et 38/46 mm affichés par l’outil sont des repères documentaires pour Bay I, II et III. Les fabricants et vendeurs ne mesurent pas toujours la même portée. Ces valeurs ne définissent ni les tolérances, ni le profil de verrouillage, ni un filetage. Pour Bay IV et le 2,8 A, les cotes non suffisamment documentées ne sont pas inventées.
Un Rolleinar sert à la prise de vue rapprochée. Vérifiez la composition du jeu et l’élément de correction de parallaxe destiné à la visée, ainsi que la taille de baïonnette. Selon la génération, les éléments ne sont pas présentés de la même façon : une lentille isolée n’est pas nécessairement un jeu complet.
Les exceptions qui évitent les erreurs
- Rolleiflex 2,8 A : monture particulière. Une annonce « Bay II » standard n’est pas une preuve de compatibilité ; demandez une confirmation explicite pour le 2,8 A.
- Rolleiflex Original : emboîtement 24 mm sur la prise de vue et 28,5 mm sur la visée. Les anciens Standard, premiers Rolleicord et Baby d’avant-guerre ont aussi des particularités : ne leur appliquez pas automatiquement les règles des doubles baïonnettes récentes.
- Rolleiflex 4×4 et Yashica 44 : le format et le dégagement du pare-soleil comptent aussi. Le résultat « Bay I » ne rend pas tous les pare-soleil interchangeables.
- Yashica : attention aux modèles sans baïonnette. Un accessoire à emboîtement (« push-on ») ne se verrouille pas comme un Bay I.
Avant achat : quatre vérifications simples
- Recopiez la référence complète : appareil + monture. Le bouton « Copier la référence » du moteur permet de la transmettre au vendeur.
- Demandez des photos utiles : marquage de l’accessoire, face arrière et système de fixation. Une vue frontale seule ne suffit pas.
- Vérifiez l’encombrement : passage entre les deux objectifs, maintien du pare-soleil avec le filtre et risque de vignettage si vous ajoutez un adaptateur.
- Essayez sans forcer : les ergots doivent s’engager et se verrouiller sans effort excessif. Arrêtez si l’accessoire résiste.
Une bague d’adaptation peut recevoir un filtre vissant moderne, mais il faut contrôler ses deux côtés : la baïonnette côté appareil et le filetage côté filtre. « 37 mm », par exemple, ne suffit pas à identifier un accessoire Bay I.
Questions fréquentes
Je n’ai que le numéro de série : est-ce suffisant ?
Souvent, oui : si une seule série correspond, le modèle et la monture s’affichent directement. Mais 2 205 000, par exemple, apparaît dans des séries T et 3,5 F : le préfixe gravé T ou 3,5F permet de les départager. Les numéros codés des modèles récents ne donnent pas, à eux seuls, un modèle fiable dans la documentation disponible.
Le filtre a le bon diamètre, mais ne se monte pas : pourquoi ?
Un diamètre ne décrit pas le système de fixation. Baïonnette, emboîtement et filetage sont différents ; le profil des ergots et les tolérances comptent également. N’essayez pas de rattraper une incompatibilité en forçant.
Mon appareil n’est pas proposé dans la liste
La couverture est limitée aux modèles documentés dans cette version. Relevez la désignation, les inscriptions de l’objectif inférieur et le numéro du boîtier. Photographiez la façade et la monture pour une identification manuelle.
Un doute persiste ? Contactez HostoPhoto avec le modèle et des photos de l’appareil et de l’accessoire. Ces éléments sont plus utiles qu’une simple mesure de diamètre.
Sources et limites du guide
Guide revu en septembre 2026. Les sources détaillées de chaque réponse sont accessibles dans l’outil. Les schémas sont des dessins originaux inspirés de photographies de bagues réelles, isolées visuellement du boîtier et des lentilles. Leurs contours sont simplifiés : ils ne constituent pas des plans mécaniques.
- Catalogue Rollei des accessoires 1961–1962 : familles d’accessoires et usages.
- Ausgeknipst : modèles et baïonnettes Rolleiflex : vue d’ensemble et exceptions.
- Rolleigraphy : identification et plages de numéros, avec les tableaux 3,5, 2,8, Rolleicord, T, 4×4, Tele, Wide et Rolleimagic. Source principale de la recherche par numéro ; les notes et chevauchements sont conservés.
- Yashica TLR : accessoires et variantes de montage.
- PhotographyAttic : repères dimensionnels des accessoires Bay I, II et III.
- Mode d’emploi Minolta Autocord.
Références photographiques utilisées pour les silhouettes : façade démontée de Rolleicord Vb (Bay I), Rolleiflex 3,5 F (Bay II) et Rolleiflex 2,8 F (Bay III), Leitz Photographica Auction. Les photos de tiers ne sont pas reproduites dans ce guide.
